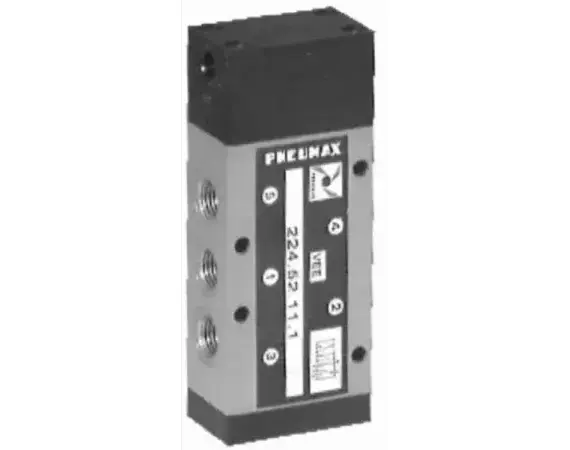

224.32.11.1 PNEUMAX - Пневмораспределитель пневм. упр., 3/2 НЗ, G1/4

Пневмораспределитель 3/2 НЗ с пневмоуправлением: назначение, принцип работы, характеристики и рекомендации по применению

1. Назначение и принцип работы

Пневмораспределитель 3/2 НЗ с пневмоуправлением предназначен для переключения потоков сжатого воздуха в управляющих и исполнительных контурах автоматических пневмосистем.

Принцип работы:

- в отсутствие пилотного давления клапан замыкает выход (нормально‑закрытое состояние);
- при подаче пилотного давления клапан открывается.

Основные параметры:

- типоразмер подключений: резьба G1/4 (вход, выход, выпуск/дренаж);
- совместимые магистрали: диаметр ~1/4 дюйма;
- диапазон номинального давления: 0–10 бар;
- температурный диапазон эксплуатации: −10 … +60 °C.

2. Ключевые особенности конструкции

- Материал корпуса: анодированный алюминиевый сплав.
- Материал внутренних элементов: нержавеющая сталь.
- Уплотнения:
- стандартные — NBR;
- для агрессивных сред — FKM (Viton, по запросу).
- Подключения (все — G1/4):
- вход;
- выход;
- выхлоп/сброс/дренаж.
- Управление: пневматическое, подключение G1/8 с пружинным возвратом.
- Производительность: 1360 нл/мин.
- Особенности эксплуатации:
- быстрое срабатывание при пилотном давлении 4–6 бар;
- рассчитан на цикличную работу с частотой переключения до нескольких герц (при условии правильной фильтрации и смазки).

3. Экспертные рекомендации по применению

- Подготовка воздуха: обязательна предфильтрация (40 мкм) и осушка.

Монтаж:

- размещать в доступном для обслуживания месте;
- использовать уплотняющую пасту или ленту для резьбы G1/4;
- соблюдать момент затяжки: 8–12 Н·м (типично для резьбы 1/4 дюйма);
- избегать перекоса корпуса.

Эксплуатационные ограничения:

- не превышать рабочее давление 10 бар;
- соблюдать температурный диапазон −10 … +60 °C;
- для агрессивных сред применять уплотнения FKM

Контроль параметров:

- проверять пилотное давление (должно быть в диапазоне 4–6 бар для надёжного срабатывания);
- избегать длительных режимов с высокой частотой переключений без охлаждения и сервисных интервалов.
