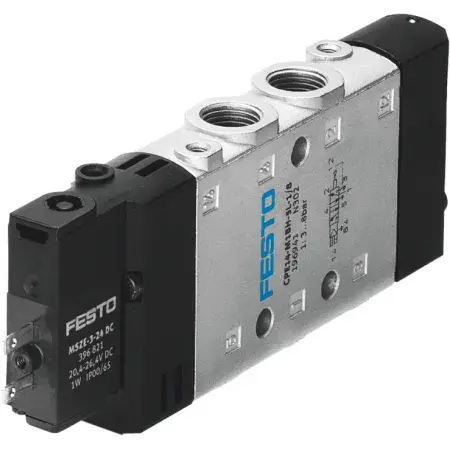

CPE14-M1BH-5L-1/8 196941 FESTO - Пневмораспределитель электр. упр., 5/2 моност., G1/8, 24 VDC

5/2 моностабильный электрический пневмораспределитель с пилотным управлением: назначение, принцип работы и особенности применения

Назначение

Устройство предназначено для коммутации двунаправленных исполнительных приводов в пневматических системах. Его ключевая функция — управление потоком сжатого воздуха в нереверсивном режиме: пневмораспределитель переключает подводящие и выходные линии, обеспечивая заданную логику работы пневмоприводов.

Принцип работы

Работа устройства основана на электропневматическом управлении с использованием пилотного каскада:

1. Инициирование переключения. При подаче электрического сигнала (24 V DC на катушку мощностью 1,28 W) создаётся электромагнитное поле, которое приводит в движение золотниковый механизм.
2. Переключение потоков. Золотник перемещается, перенаправляя потоки воздуха:

подвод P соединяется с выходами A и B в заданной конфигурации;
переключение происходит через условный проход диаметром 6 мм.

3. Временны́е характеристики.
время включения (перемещения золотника) — 24 мс;
время выключения — 32 мс.
4. Возврат в исходное положение. Осуществляется за счёт воздушной пружины (пневматического возвратного механизма).
5. Пилотное управление. Пилотный каскад питается внутренне, что упрощает интеграцию устройства в систему.

Ключевые параметры работы:

• номинальный расход воздуха — до 800 л/мин;
• рабочее давление — 3–8 бар;
• тип потока — нереверсивный.

Конструктивные особенности

Материалы:

• корпус и направляющие — алюминий;
• уплотнения — NBR (нитрил-бутадиеновый каучук), обеспечивающие герметичность и длительный ресурс.

Монтаж:

• осуществляется через сквозное отверстие;
• допускается произвольное пространственное положение;
• ширина корпуса — 14 мм.

Электрические параметры:

• подключение — разъём 2‑pin (в комплект не входит);
• класс защиты — IP65;
• допустимые колебания напряжения — −15 % / +10 %.

Пневматические подключения:

• выхлоп пилота и канал 82/84 — резьба M3;
• подвод пилотного воздуха — резьба M3;
• соединения — G1/8.

Эксплуатационные параметры:

• рабочая температура — от −5 °C до +50 °C;
• рабочий цикл — 100 % (непрерывный режим);
• предусмотрена функция снижения тока.

Условия эксплуатации и рекомендации

Для надёжной и долговечной работы пневмораспределителя необходимо соблюдать следующие требования:

1. Качество воздуха. Соблюдать стандарт **ISO 8573-1:2010 [7:4:4]— обеспечить фильтрацию воздуха до класса, близкого к указанному.
2. Давление. Поддерживать рабочее давление в диапазоне 3–8 бар.
3. Смазка. Допускается эксплуатация со смазкой, но при этом обязательно обеспечить постоянную смазку в дальнейшем.
4. Монтаж:

• обеспечить доступ к **ручному дублированию** (нажимное устройство с фиксацией);
• предусмотреть удобный доступ к 2‑pin разъёму для подключения.

5. Техническое обслуживание:

• регулярно контролировать износ NBR‑уплотнений;
• проверять **герметичность соединений G1/8.

6. Электропитание. Избегать перенапряжений свыше +10 % и пульсаций напряжения, которые могут негативно повлиять на время срабатывания и ресурс катушки.

Область применения

Пневмораспределитель подходит для пневматических систем, где требуется:

• точное и быстрое переключение потоков воздуха;
• надёжная работа в условиях умеренных температурных колебаний;
• возможность ручного дублирования управления;
• компактность и гибкость монтажа.

Устройство находит применение в автоматизированных производственных линиях, упаковочном оборудовании, системах пневматического привода и других областях, где востребованы надёжность, скорость срабатывания и удобство интеграции.
