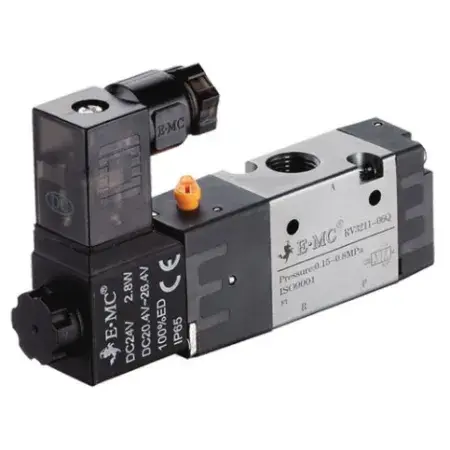

RV3241-15E4 EMC - Пневмораспределитель электр. упр., 3/2 НЗ, G1/2, 24 VDC

Пневмораспределитель с электроприводом 3/2 НЗ: назначение, принцип работы, особенности и рекомендации по применению

1. Назначение и принцип работы

Пневмораспределитель с электроприводом 3/2 НЗ предназначен для управления подачей сжатого воздуха в исполнительные механизмы (цилиндры, пневмоклапаны, тормозные системы).

Принцип работы:

• устройство функционирует как пилотный клапан с внутренним питанием пилотного каскада;
• при подаче напряжения 24 V DC на катушку происходит переключение пилота;
• при снятии питания основной затвор возвращается в исходное положение за счёт механической пружины.

Основные технические характеристики:

• направление потока: нереверсивное;
• типоразмер: 4 (Ø 34 мм);
• номинальный расход: 1900 л/мин;
• присоединительные размеры: вход/выход G1/2, выпуск G1/2;
• рабочее давление: 1,5–8 бар;
• температурный диапазон эксплуатации: от −20 до +70 °C.

2. Ключевые особенности конструкции

Корпус: изготовлен из алюминия, что обеспечивает малый вес и коррозионную стойкость.
Уплотнения: выполнены из бутадиен‑нитрильного каучука (NBR), совместимы со стандартными пневмосредами, соответствующими ISO 8573‑1:2010 [7:4:4].
Электрическое подключение: разъём DIN 43650, тип B industrial (11 мм), 3‑пин.
Ручное дублирование: предусмотрено управление по принципу «нажать и повернуть» с фиксацией.
Монтаж: линейный, со сквозным отверстием; допускается установка в любом положении.
Механизм сброса: реализован с использованием механической пружины.
Расчётная нагрузка: конструкция рассчитана на эксплуатацию при номинальном расходе 1900 л/мин.

3. Экспертные рекомендации по применению

При использовании пневмораспределителя рекомендуется:

1. Подбирать клапан с учётом:

• номинального расхода (1900 л/мин);
• рабочего давления (1,5–8 бар);
• возможного падения давления в сети.

2. Обеспечивать подготовку сжатого воздуха:

• осуществлять фильтрацию;
• удалять конденсат (с соблюдением требований ISO 8573‑1);
• использовать смазку только в случаях, разрешённых конструкцией установки.

3. Соблюдать правила монтажа:

• обеспечивать герметичность резьбовых соединений G1/2;
• избегать перекосов при сквозной установке;
• минимизировать воздействие вибраций.

4. Организовывать электропитание:

• использовать стабилизированное напряжение 24 V DC;
• предусмотреть защиту от перенапряжений и обратной полярности (с помощью диода или электронной защиты).

5. Проводить регулярное техническое обслуживание:

• проверять состояние NBR‑уплотнений;
• при необходимости заменять уплотнения с использованием специализированного набора запчастей.
