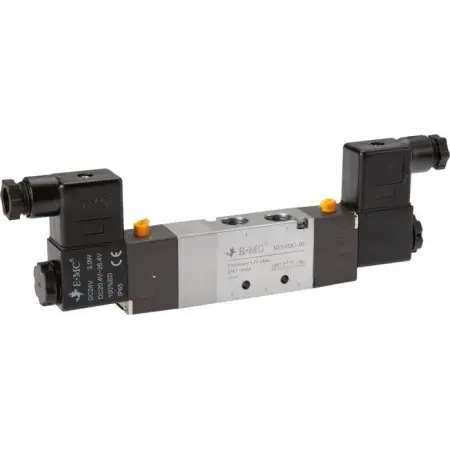

RV5212-06E4 EMC - Пневмораспределитель электр. упр., 5/2 бист., G1/8, 24 VDC

Электрический 5/2 бистабильный пневмораспределитель с пилотным управлением предназначен для управления двухпозиционными (двойно‑диафрагменными) приводами — например, двухсторонними цилиндрами и пневмоколлекторами — в системах сжатого воздуха.

Его работа основана на использовании двух электрических соленоидов, которые перемещают золотник между двумя фиксированными позициями. Важное преимущество устройства — бистабильность: положение золотника сохраняется при отключении питания, что исключает самопроизвольное перемещение привода. Пилотное питание реализовано по внутренней схеме, направление потока — нереверсивное. Номинальный расход составляет 500 л/мин, что обеспечивает быструю подачу воздуха. Подключение выполняется через стандартные порты G1/8 (вход, выход, выхлоп).

Конструкция пневмораспределителя включает алюминиевый корпус (типоразмер 1, 18 мм) и уплотнения из бутадиен‑нитрильного каучука (NBR). Электроподключение осуществляется через разъём DIN 43650 тип C micro (9,4 мм), 3‑контактный, питание катушки — 24 V DC. Устройство монтируется линейно с использованием сквозного отверстия для крепления. Все порты имеют размер G1/8.

Пневмораспределитель работает со сжатым воздухом (в соответствии со стандартом ISO 8573‑1:2010 [7:4:4]) при давлении от 1,5 до 8 бар и в температурном диапазоне от −20 до 70 °C. Монтажное положение может быть любым. Предусмотрено ручное дублирование (для активации нужно нажать и повернуть с фиксацией), при этом исполнения с разгрузкой отсутствуют.

Чтобы устройство работало надёжно и долго, следует придерживаться ряда рекомендаций: устанавливать пневмораспределитель после фильтра‑регулятора и лубрикатора; обеспечивать фильтрацию и влагоотвод в соответствии с ISO 8573‑1:2010; использовать диодную схему для подавления помех и стабилизированное питание 24 V DC для защиты катушки; при монтаже учитывать расположение сквозных отверстий и ориентацию разъёма (это обеспечит удобство обслуживания); не перетягивать крепёжные элементы (руководствуясь чертежами производителя); устанавливать глушители на выхлопы (это снизит уровень шума и защитит систему от попадания грязи); не допускать превышения давления в 8 бар и работы при давлении ниже 1,5 бар; контролировать совместимость рабочих сред с NBR‑уплотнениями, чтобы предотвратить их преждевременный износ.
