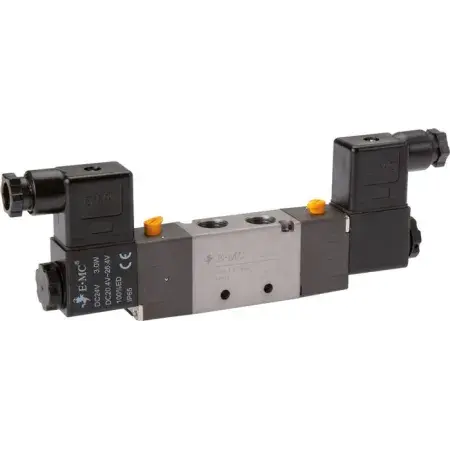

RV5222-06E4 EMC - Пневмораспределитель электр. упр., 5/2 бист., G1/8, 24 VDC

Пневмораспределитель 5/2 бистабильного типа: назначение, принцип работы, особенности и рекомендации по применению

1. Назначение и принцип работы

Пневмораспределитель 5/2 бистабильного типа предназначен для управления двухпозиционными пневмоустройствами (например, двусторонними цилиндрами и пневмоактуаторами) в автоматизированных линиях.

Принцип работы:

• электрическое управление осуществляется при напряжении 24 V DC — оно приводит в действие пилотный каскад, который смещает золотник в одно из двух фиксированных положений;
• при отключении питания положение золотника сохраняется благодаря бистабильной конструкции;
• питание пилота — внутреннее;
• направление потока — нереверсивное;
• номинальная пропускная способность достигает 750 л/мин, что обеспечивает быструю подачу воздуха (типоразмер 2 — 22 мм).

Конструктивные параметры:

• рабочие порты: G1/8;
• способ монтажа: линейный, со сквозными отверстиями.

2. Ключевые особенности конструкции

• Материал корпуса: алюминий.
• Уплотнения: из бутадиен‑нитрильного каучука (NBR), что обеспечивает устойчивость к маслам и обычным технологическим средам.
• Электрическое подключение: разъём DIN 43650, тип B (11 мм), 3‑пин.
• Ручное дублирование: предусмотрено (способ «нажать и повернуть» с фиксацией).
• Выхлопные и рабочие порты: G1/8.
• Тип сброса: без встроенного глушителя (при необходимости требуется установка внешних глушителей).
• Рабочее давление: 1,5–8 бар.
• Рабочая температура: −20 … +70 °C.
• Требования к воздуху: сжатый воздух должен соответствовать стандарту ISO 8573‑1:2010 [7:4:4].
• Монтажное положение: любое.

3. Экспертные рекомендации по применению

Для надёжной и долговечной работы пневмораспределителя рекомендуется:

1. Подобрать входной регулятор и фильтр так, чтобы:

• обеспечить чистоту воздуха не ниже заданной классификации;
• поддерживать давление не ниже 1,5 бар при пиковых расходах до 750 л/мин.

2. Организовать электропитание:

• обеспечить стабильное напряжение 24 V DC;
• предусмотреть защиту от перенапряжений и помех;
• соблюдать полярность подключения;
• в шумных средах использовать экранированный кабель.

3. При монтаже:

• использовать сквозные отверстия и уплотнительные прокладки;
• не допускать механических перегрузок корпуса.

4. Соблюдать эксплуатационные ограничения:

• избегать воздействия агрессивных сред;
• не превышать допустимые значения температуры и давления;
• при необходимости устанавливать внешние глушители, а также элементы очистки и осушки воздуха.
