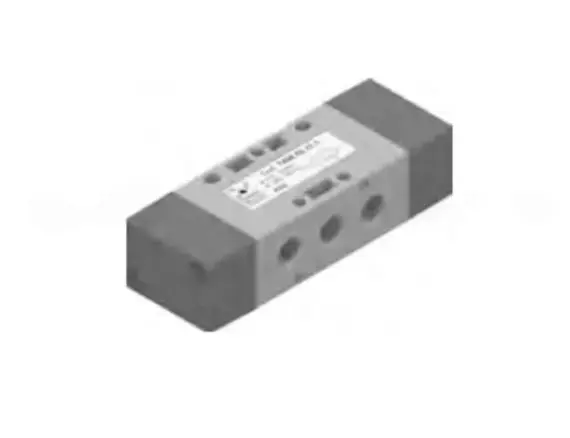

T488.52.11.1 PNEUMAX - Пневмораспределитель пневм. упр., 5/2 моност., G1/8

Пневмораспределитель 5/2 моностабильный с пневматическим управлением: назначение, принцип работы и особенности

1. Назначение и принцип работы

Пневмораспределитель 5/2 моностабильный с пневматическим управлением предназначен для переключения двухпозиционных исполнительных пневмоэлементов (например, цилиндров и приводов) в системах автоматики.

Принцип работы основан на следующей схеме:

• по умолчанию устройство находится в одном устойчивом положении;
• при подаче управляющего давления происходит переключение во второе положение;
• после снятия управляющего давления устройство возвращается в исходное положение за счёт пружины.

Все рабочие соединения выполнены в стандарте G1/8 и включают:

• вход (питание);
• два выхода;
• выпуск/дренаж.

Такое исполнение обеспечивает:

• совместимость с типовыми фитингами размером 1/8 дюйма;
• удобство и скорость монтажа в модульных пневмосетях.

2. Ключевые особенности конструкции

Конструкция пневмораспределителя включает:

• корпус из анодированного алюминия;
• металлический золотник из нержавеющей стали;
• уплотнения на основе NBR (нитрила), подходящие для работы со сжатым воздухом и инертными газами.

Дополнительные характеристики:

• тип управления — пневматическое (пилот);
• вытяжное/выпускное отверстие — G1/8.

Типичные эксплуатационные параметры (для серий Pneumax):

• рабочее давление: 1,5–10 бар (рекомендуемый диапазон для стабильной работы — 2–8 бар);
• рабочая температура окружающей среды: −20 … +60 °C;
• рекомендуемая фильтрация воздуха — 40 мкм;
• необходимо осушение воздуха.

Ресурс работы устройства зависит от цикличности эксплуатации.

3. Экспертные рекомендации по применению

При подборе и эксплуатации пневмораспределителя следует учитывать следующие моменты:

• Рабочее давление и скорость переключений. Поддерживайте давление в рекомендуемом диапазоне (2–8 бар).
• Подготовка воздуха. При необходимости используйте фильтр‑регулятор и маслоувлажнитель.
• Монтаж. Допускается в любом положении, однако следует избегать условий, способствующих интенсивному загрязнению золотника.
• Подготовка к подключению. Перед подключением продуйте линии и установите обратный клапан, если существует риск обратного давления.

Типичные ошибки, которых следует избегать:

• превышение допустимого давления;
• отсутствие фильтрации воздуха;
• использование уплотнений, не соответствующих рабочей среде.

Для обеспечения длительной эксплуатации необходимо:

• соблюдать регламент технического обслуживания;
• своевременно заменять уплотнения при обнаружении утечек.

4. Краткие технические характеристики

• тип: пневматический распределитель с пневматическим управлением;
• конфигурация: 5/2;
• размер соединений: G1/8 дюйма;
• механизм возврата: пружина;
• материал корпуса/золотника/уплотнений: анодированный алюминий / нержавеющая сталь / NBR (нитрил);
• материал управляющих элементов: технополимер.
