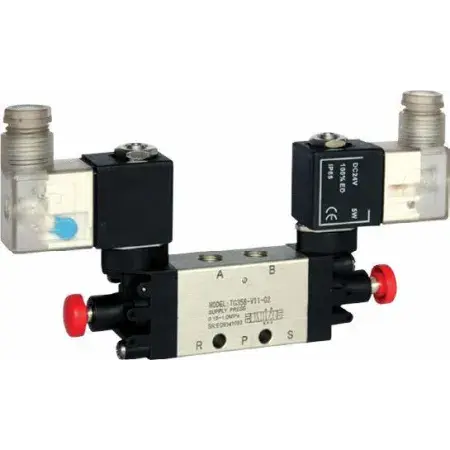

TG358-V11 DC24V - Распределитель привода дверей, 24 V DC, 5/2 бистаб., G1/4

Электрический 5/2 бистабильный распределитель TG358‑V11: описание, принцип работы и рекомендации по применению

1. Назначение

Электрический 5/2 бистабильный распределитель TG358‑V11 предназначен для управления двухпозиционными пневмоцилиндрами и исполнительными механизмами дверей колёсных транспортных средств (автобусов, троллейбусов и др.).

2. Принцип работы

- Управление осуществляется электрически: питание подаётся на катушку с напряжением 24 V DC через промышленный разъём **DIN 43650 тип B (3‑pin).
- Клапан — пилотный, с внутренним питанием пилотного каскада.
- При подаче электропитания один из двух выходов подаёт сжатый воздух.
- При отключении питания распределитель сохраняет текущую позицию до поступления нового управляющего сигнала (режим бистабильности).

3. Технические характеристики

- Производительность: до 700 л/мин.
- Рабочее давление: 1–10 бар.
- Присоединение: стандартное G1/4 (вход, выход, выхлоп).
- Монтаж: через сквозное отверстие; допускается установка в любом положении.
- Материал корпуса: алюминий.
- Соответствие стандарту: ISO 8573‑1:2010 [7:4:4] (сжатый воздух).
- Электрическое подключение: разъём DIN 43650 B (11 мм).
- Рабочий температурный диапазон: −10 … +60 °C (стандартный); −40 … +80 °C (транспортное исполнение).
- Выхлопные порты: G1/4 (для отвода отбросов рабочего канала).
- Ручное дублирование: нажимное, без фиксации.

4. Ключевые особенности конструкции

- Наличие ручных дублёров, напрямую воздействующих на золотник.
- Совместимость с требованиями к качеству сжатого воздуха по ISO 8573‑1.
- Универсальность монтажа и ориентации.

5. Экспертные рекомендации по применению

- Подавать только очищенный воздух (согласно ISO 8573‑1).
- Обязательно устанавливать фильтр (5–40 мкм) и осушитель для увеличения ресурса устройства.
- При монтаже соблюдать герметичность соединений G1/4, избегать перетяжки фитингов.
- Обеспечить защиту цепи питания 24 V DC от перенапряжений и обратной полярности (использовать диод или предохранитель).
- Для балансировки скорости работы и износа рекомендуется эксплуатировать распределитель при давлении **4–7 бар**.
- При вводе в эксплуатацию проверить:
- работоспособность ручного дубляжа;
- герметичность выхлопных линий.

6. Область применения

Распределитель TG358‑V11 используется в дверных приводах следующего автотранспорта:

- ПАЗ‑3205;
- ПАЗ‑3204;
- ЛиАЗ‑5256;
- ЛиАЗ‑5292;
- КАВЗ и др.
